Productgegevens
Place of Origin: NINGBO CHINA
Merknaam: NBLK
Certificering: ISO CE
Model Number: SHL, SH
Betalings- en verzendvoorwaarden
Minimum Order Quantity: 10SETS
Prijs: GET THE LATEST
Packaging Details: WOODEN CASE
Delivery Time: 3-10 DAYS
Payment Terms: T/T
Supply Ability: 5000SETS/MONTH
Diameter: |
120* 200 mm Max of aangepast |
naam: |
Kabelrollers |
Materiaal: |
MC NYLON/STAAL/ALUMINUM LEERING |
Toepassing: |
Installatie van ondergrondse kabels |
Nominale belasting: |
10 kn 20 kn |
Garantie: |
1 jaar |
Diameter: |
120* 200 mm Max of aangepast |
naam: |
Kabelrollers |
Materiaal: |
MC NYLON/STAAL/ALUMINUM LEERING |
Toepassing: |
Installatie van ondergrondse kabels |
Nominale belasting: |
10 kn 20 kn |
Garantie: |
1 jaar |
Een kabelrol, ook wel een kabelrol of kabelondersteuningsrol genoemd, speelt een cruciale rol in kabelsystemen.Dit apparaat is ontworpen om meerdere functies uit te voeren die het in staat stellen de stabiliteit en integriteit van kabelsystemen te behouden..
De eerste belangrijke functie van kabelschaarten is de vermindering van de kabelspanning, die bij bochten of richtingswijzigingen in de kabelroute bijzonder belangrijk is.kabelrollers verminderen de spanning op kabels, waardoor ze niet beschadigd raken door overmatige spanning.
Ten tweede helpen kabelpulleys om slijtage van kabels te voorkomen.Dit ontwerp vergemakkelijkt het voorkomen van oppervlakkige slijtage van de kabel en verlengt de levensduur ervan.
Een andere belangrijke functie van kabelrollers is het onderhouden van de kabelrouting.Deze functie is van cruciaal belang voor het behoud van de stabiliteit en betrouwbaarheid van het kabelsysteem.
Ten slotte zijn kabelrollies gemaakt van duurzame materialen en kunnen ze zich aanpassen aan verschillende omgevingen.hoge temperatuur, lage temperatuur en andere omstandigheden.
Elke functie van kabelrollers is van cruciaal belang om ervoor te zorgen dat kabelsystemen zowel stabiel als betrouwbaar zijn.
De kabelgrondrol is ontworpen voor gebruik met kabels met een diameter van minder dan 200 mm.
De triple-sheave kabelroller wordt gebruikt voor grotere diameterkabels om hen te helpen door het vereiste gebied te gaan.
De beschermrol van de kabelingang wordt gebruikt voor de verlenging van de kabel en kan in elke hoek in de buisingang worden geplaatst en heeft een vergrendelbaar met zink bekleed stalen oppervlak met een enkele nylonbundel.
De D-serie kabel-ingangsbeschermingsrol is uitgerust met een vergroot vast mechanisme en een enkele nylonbundel die een betrouwbaar en robuust ontwerp garandeert.

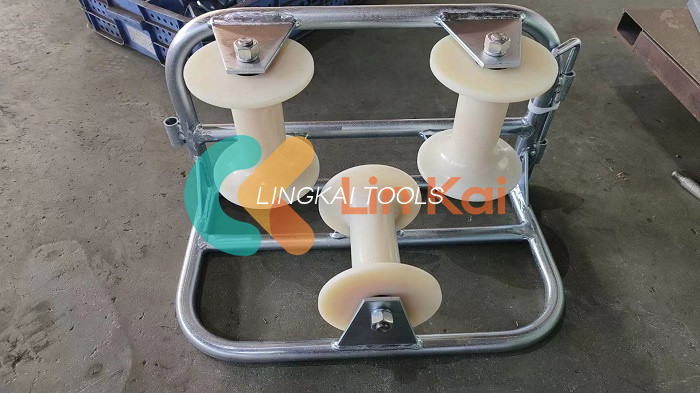

De kabelrol is ontworpen om de kabel te beschermen en om het touw aan de kabel te trekken.
Kabelrollers voor het leggen van ondergrondse kabels| Artikel nr. | Model | Werkbelasting (KN) | Diameter van de kabel (mm) |
Vervaardiging van kabelrollers | Gewicht (kg) |
| 21171 | SHL1 | 10 | Φ150 | Gegote aluminium frame aluminium rol | 5.4 |
| 21172 | SHL1N | 10 | Φ150 | Gegote aluminium frame nylonrol | 3.6 |
| 21181 | SHL1B | 10 | Φ160 | Aluminiumrol met staalplaat op de basis | 5.5 |
| 21182 | SHL1BN | 10 | Φ150 | Staalplaat met basis van nylonrol | 3.7 |
| 21183 | SHL2BN | 10 | Φ160 | 5.5 | |
| 21184 | SHL3BN | 10 | Φ200 | 8.0 | |
| 21191 | SHL1G | 10 | Φ150 | Staalbuizenraam Aluminiumroller | 5.1 |
| 21192 | SHL1GN | 10 | Φ150 | Stalen buizenraam Nylonrol | 3.3 |
| 21193 | SHL2GN | 10 | Φ160 | 5.7 | |
| 21194 | SHL3GN | 10 | Φ200 | 8.0 | |
| 21201 | SHLG1 | 10 | Φ150 | Stalen buizen met lange benen Aluminiumroller | 9.4 |
| 21202 | SHLG1N | 10 | Φ150 | Stalen buizen met lange benen Nylonroller | 7.8 |
Opmerking: De rollen worden gebruikt voor de installatie van verschillende ondergrondse stroomkabels tot een diameter van Ø200 mm. Kies de geschikte rol volgens de grootte van uw kabel.
Alle balken zijn op lagers gemonteerd.
Kabelhoekrollers
| Artikel nr. | Model | Werkbelasting (KN) | Afmeting van de kabels (mm) | Gewicht (kg) |
| 21211 | SHL | 8 | ≤ Ø80 | 5.5 |
| 21221 | SHL2 | 10 | ≤ Ø150 | 12 |
| 21222 | SHL2N | 10 | ≤ Ø150 | 10 |
| 21223 | SHL3 | 10 | ≤ Ø150 | 11 |
| 21224 | SHL3N | 10 | ≤ Ø150 | 9 |
Toepassing: Kabelhoekrollers worden gebruikt voor de installatie van stroomkabel op de hoek van een loopgraaf.
De bundels zijn gemaakt van aluminium of MC-nylon, alle bundels zijn gemonteerd op lagers.
Het frame van de rollen is gemaakt van gegalvaniseerd staal, kan met stakepenen worden verbonden om een geschikte bocht te vormen om kabels om de hoek te leiden.
De geleiding en ondersteuning van kabels kunnen worden bereikt door gebruik te maken van kabelschaarten, die meestal op bochten langs de kabellijnen worden geïnstalleerd.Deze katrollen dienen om de kabels te begeleiden en te ondersteunen terwijl ze zich door het systeem bewegen.
De kabels moeten door meerdere punten in het systeem gaan en kabelkatrellen kunnen ervoor zorgen dat ze het beoogde pad volgen zonder te zakken of te draaien.Deze problemen kunnen worden veroorzaakt door het gewicht van de kabels, milieufactoren of andere externe invloeden.
Onze elektrische kabeltrekgereedschappen zijn ontworpen om betrouwbare en efficiënte kabeltrekoplossingen te bieden voor verschillende toepassingen.Ons ervaren technische supportteam is beschikbaar om u te helpen met vragen of problemen met betrekking tot het gebruik of onderhoud van onze productenDaarnaast bieden wij een reeks diensten aan, waaronder productreparaties, kalibratie en opleiding om optimale prestaties en veiligheid te garanderen.Neem contact met ons op voor meer informatie over onze technische ondersteuning en diensten.
